Auscultation Automatique

TUNNEL D'ARMENTIERES - Phase II


• PM 50 et 55   • PM 60 et 66

Nivellement du piedroit et caniveau latéral   Nivellement du piedroit et caniveau latéral   Nivellement des rails

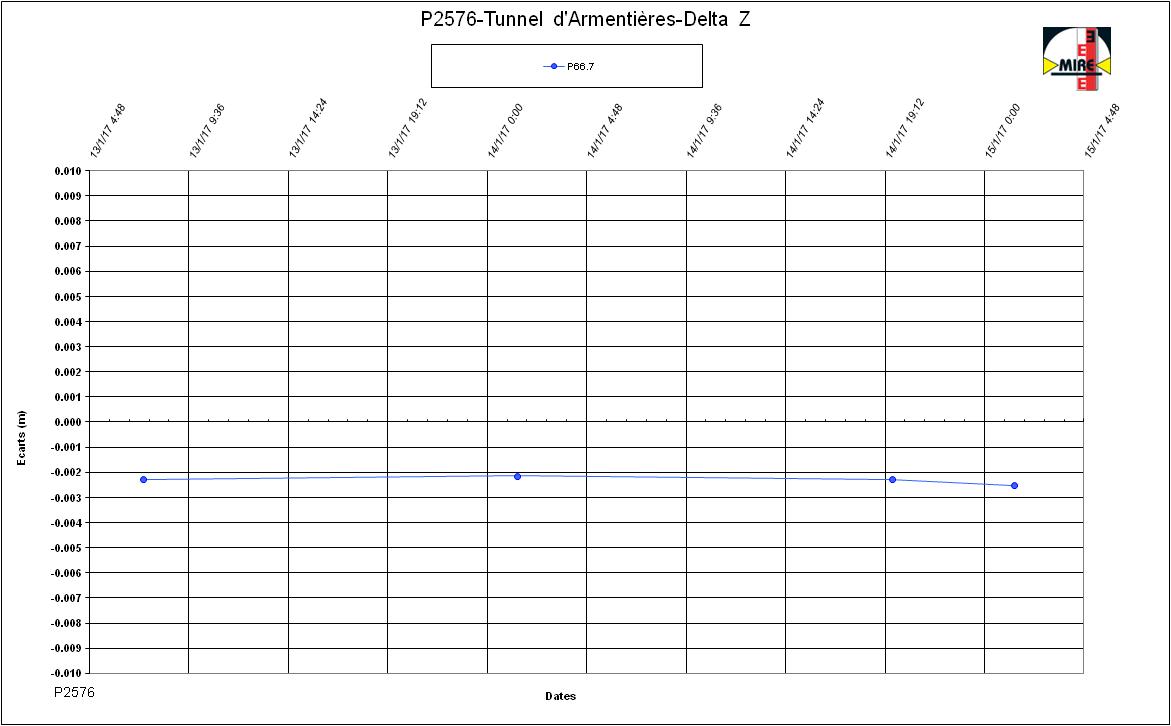

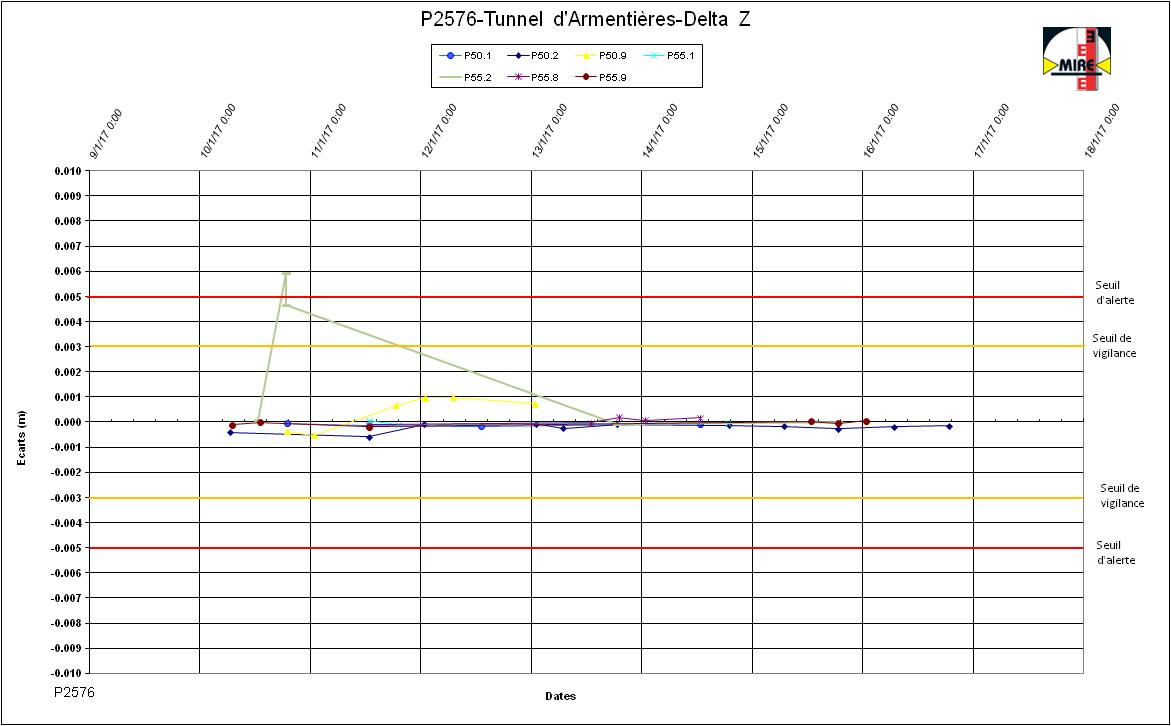

Z_VA

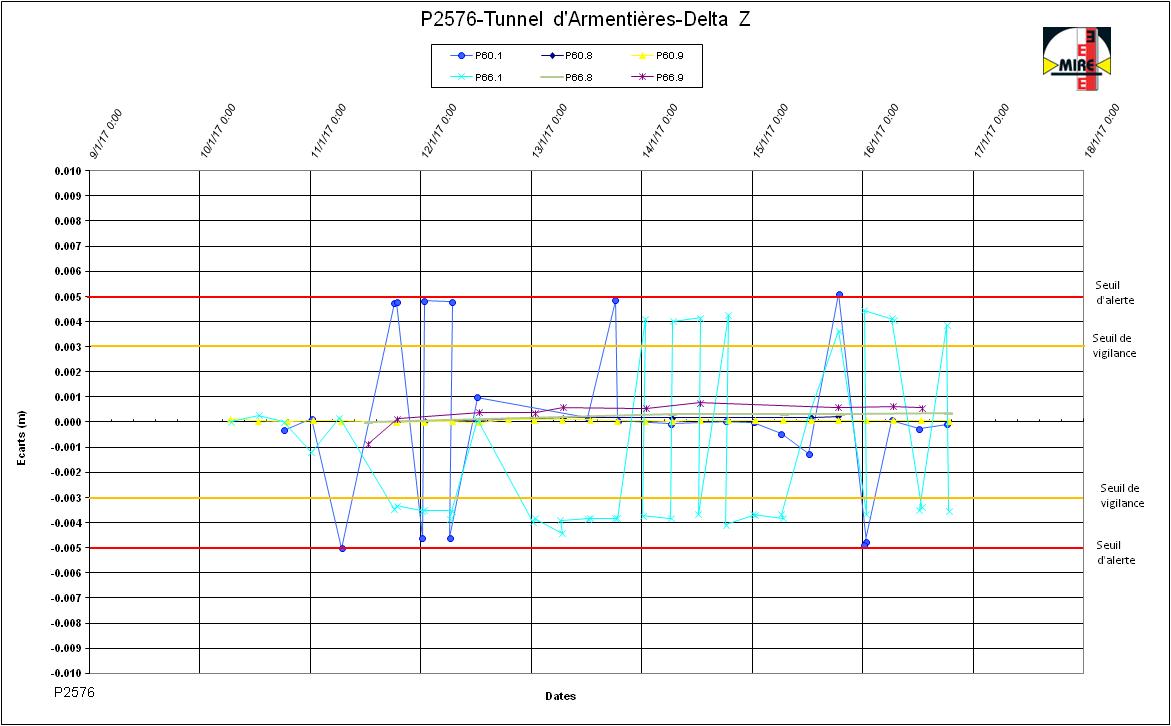

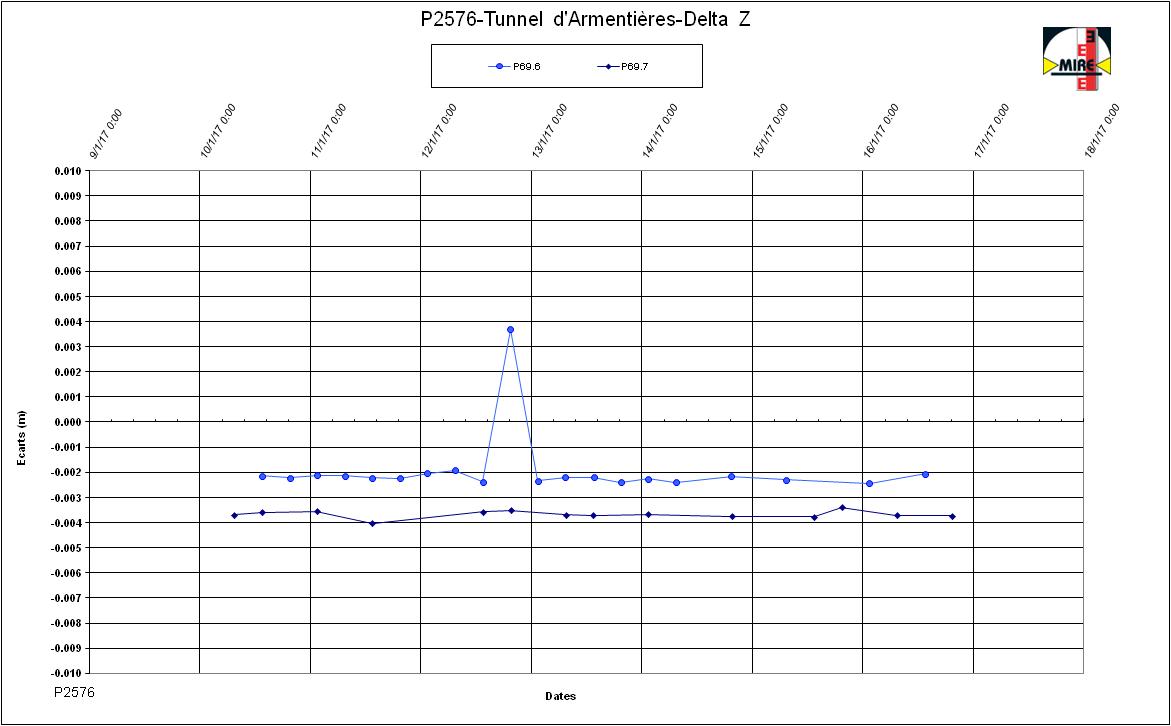

Z_VB

Z_VA



• PM 69
Nivellement du piedroit et caniveau latéral   Nivellement des rails
Z_VC   Z_VB


• PM 72   • PM 75
Nivellement de la paroi du tunnel   Nivellement de la paroi du tunnel   Nivellement du caniveau et du radier Nivellement des rails
Z_VD   Z_VE   Z_VF Z_VC
        PM 72 - PM 75

• CORDES
PM 72   PM 75M

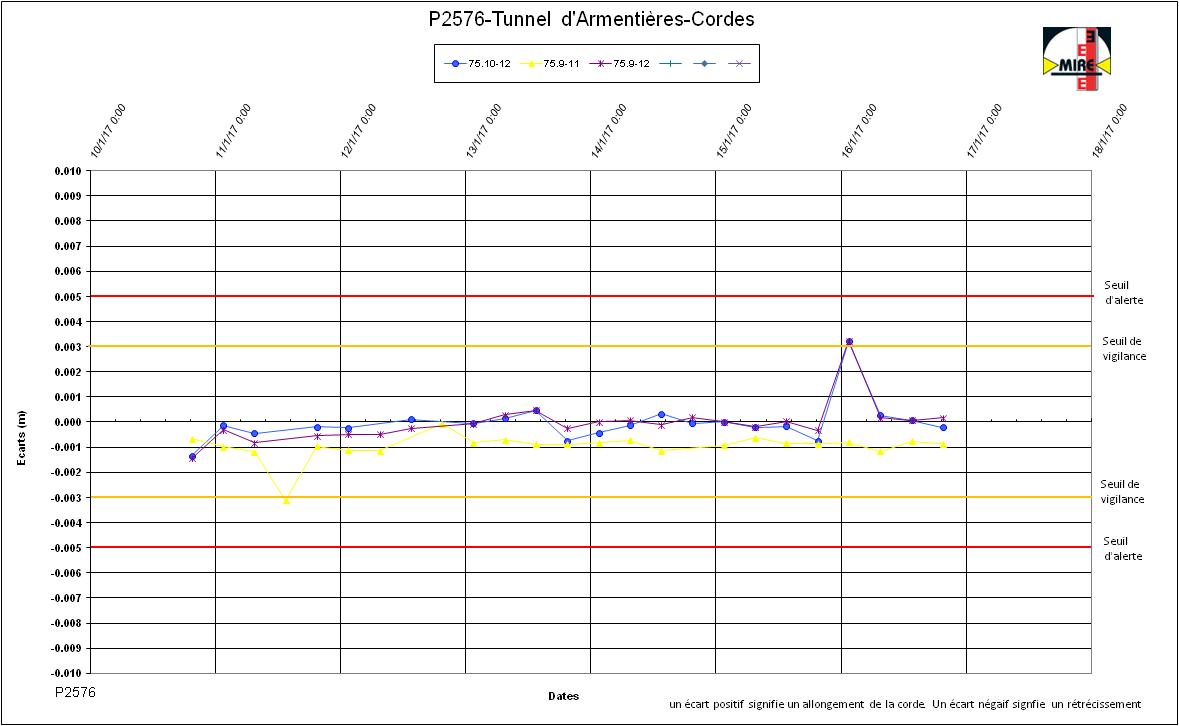

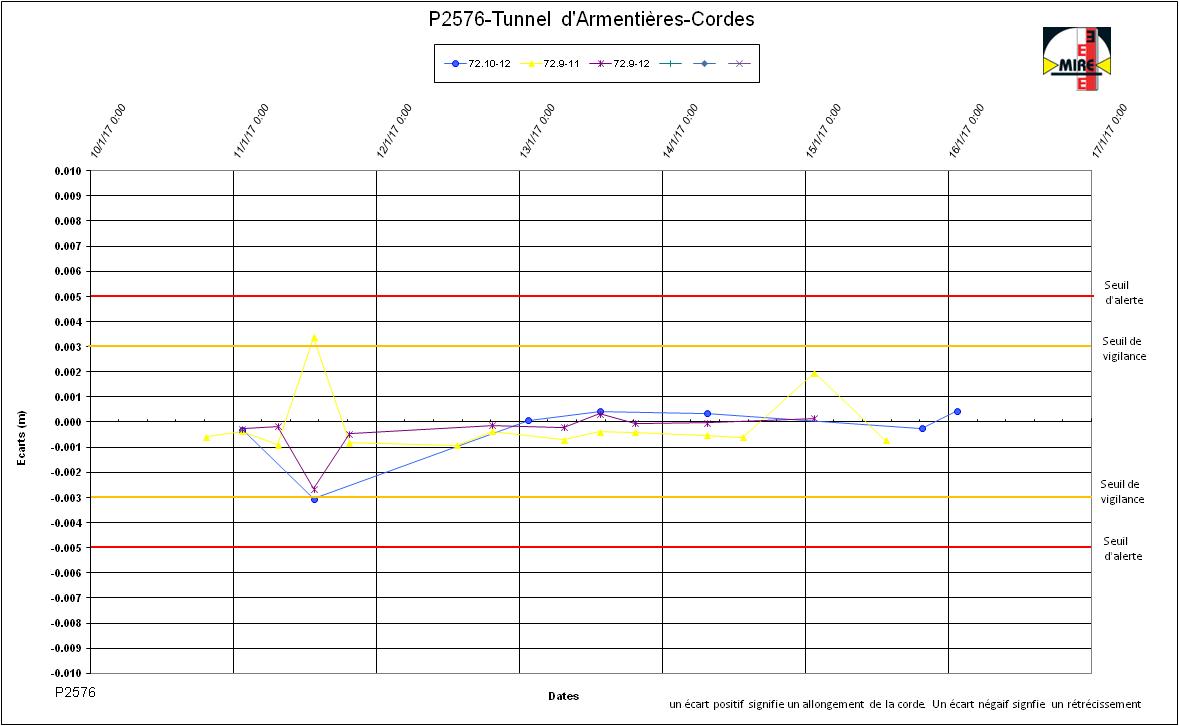

VSD   VSE



• PM 78   • PM 81
Nivellement de la paroi du tunnel   Nivellement de la paroi du tunnel   Nivellement du caniveau et du radier   Nivellement des rails

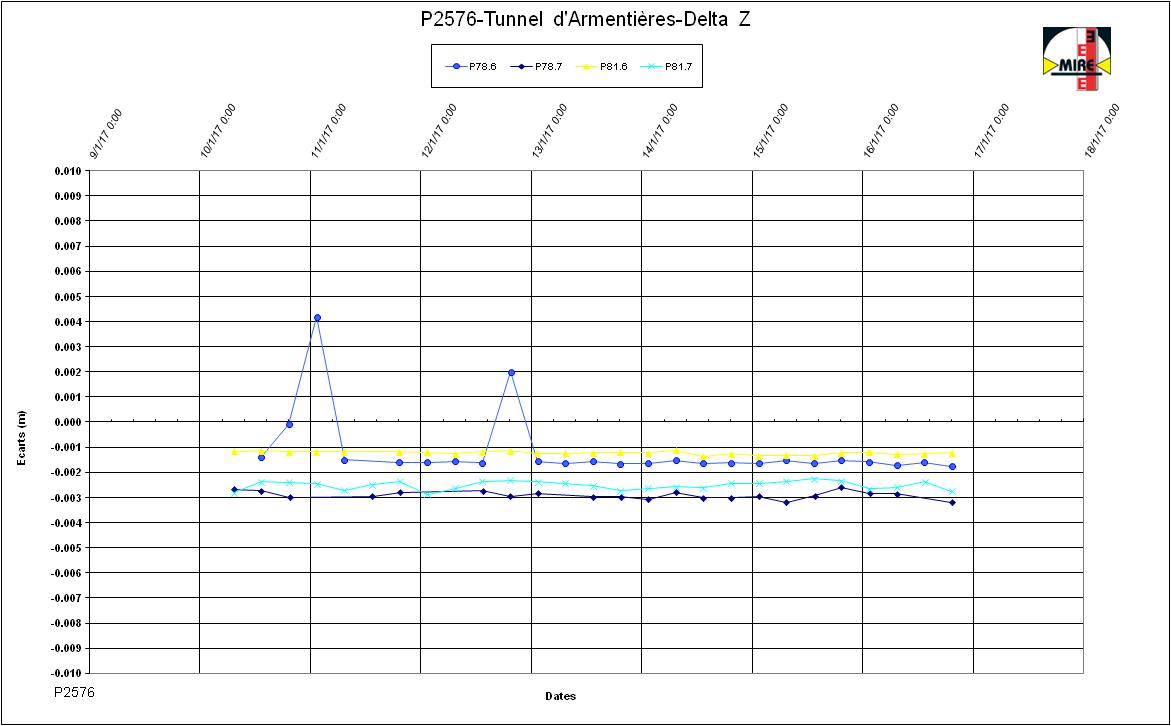

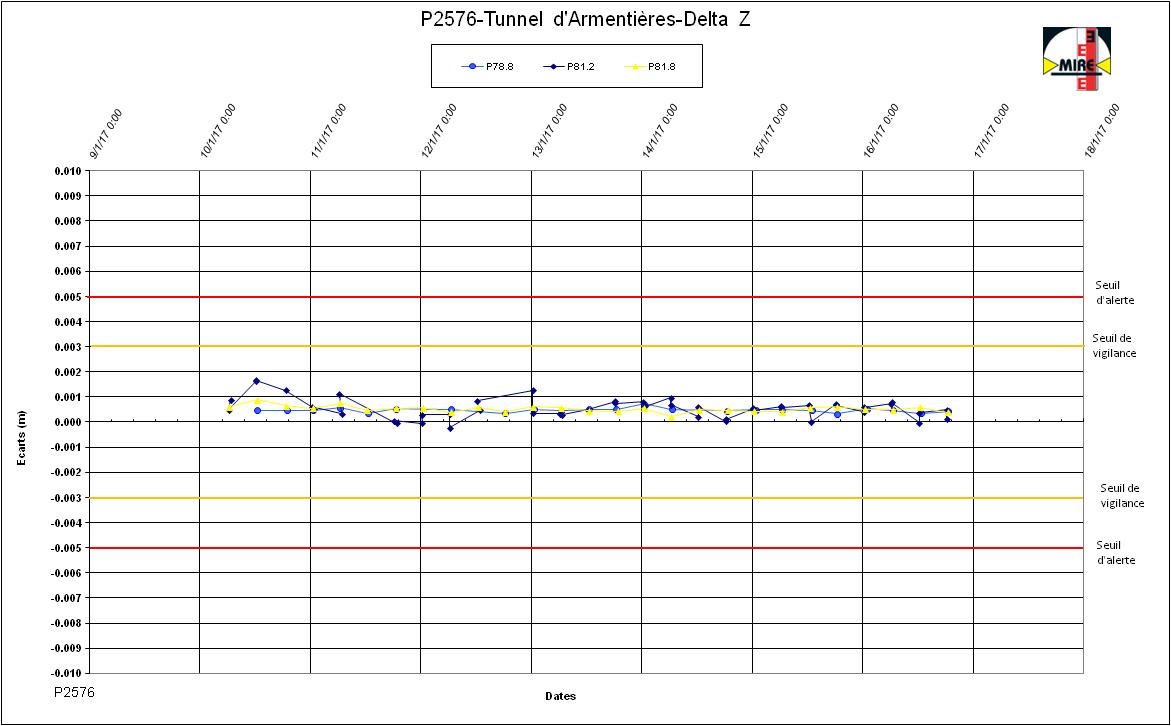

Z_VG   Z_VF   Z_VI   Z_VD
        PM 78 - PM 81
• CORDES
PM 78   PM 81

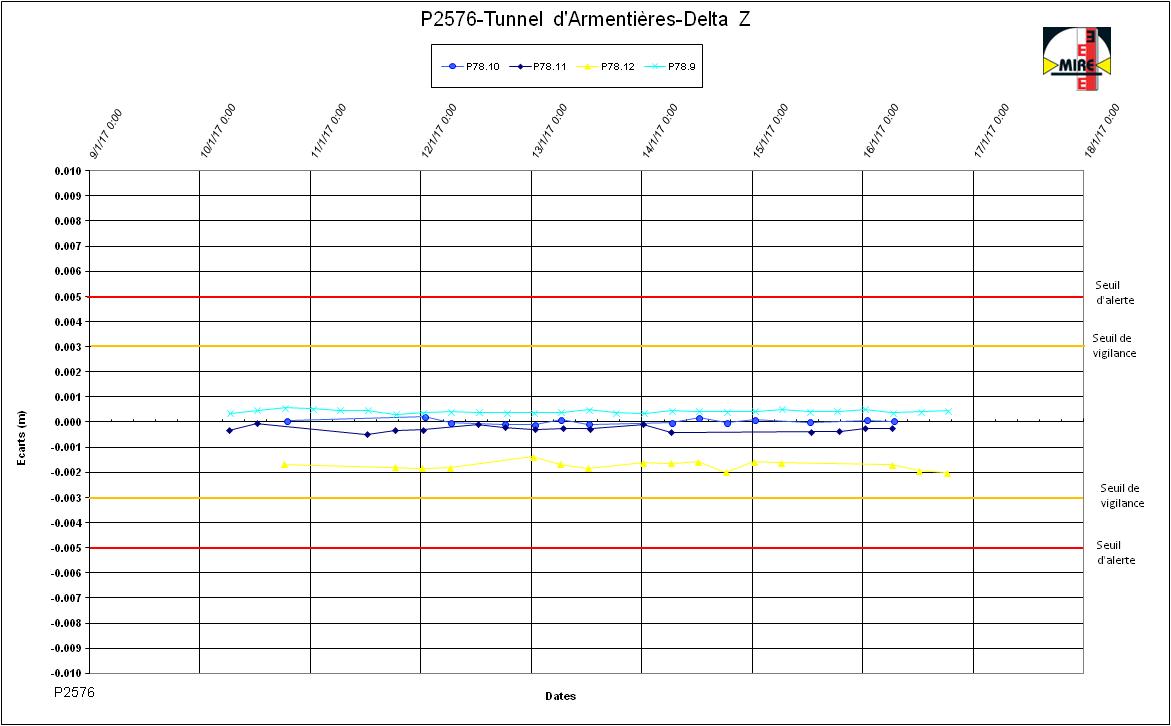

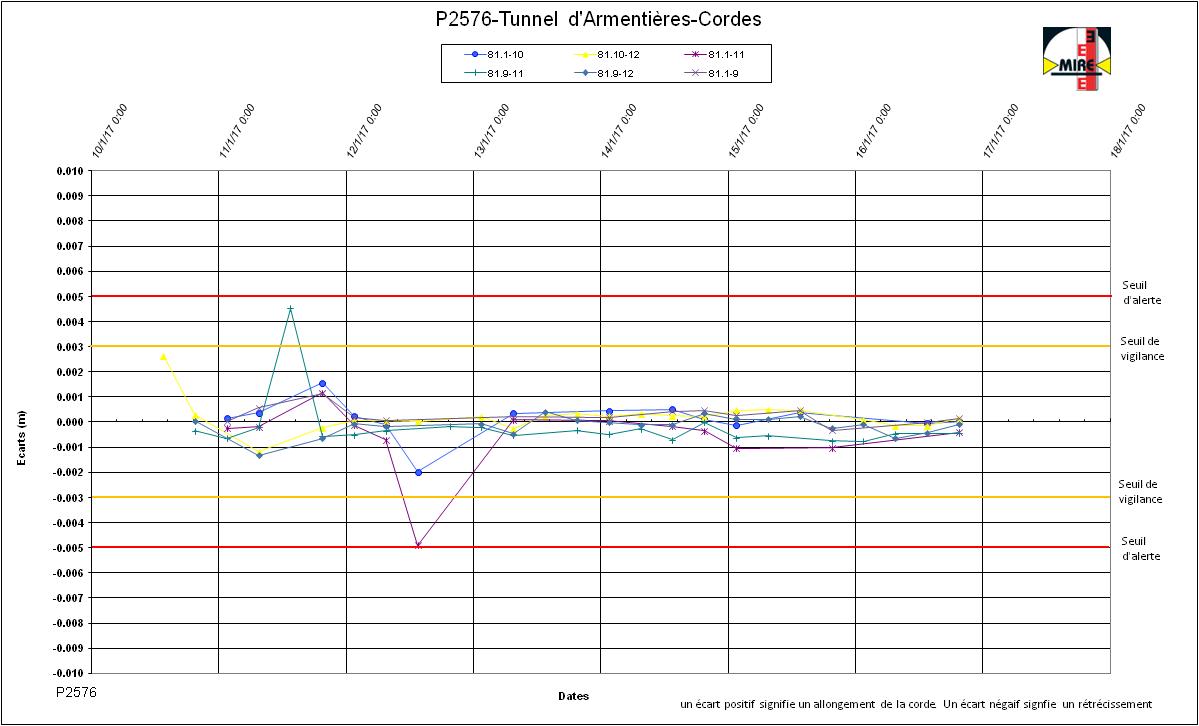

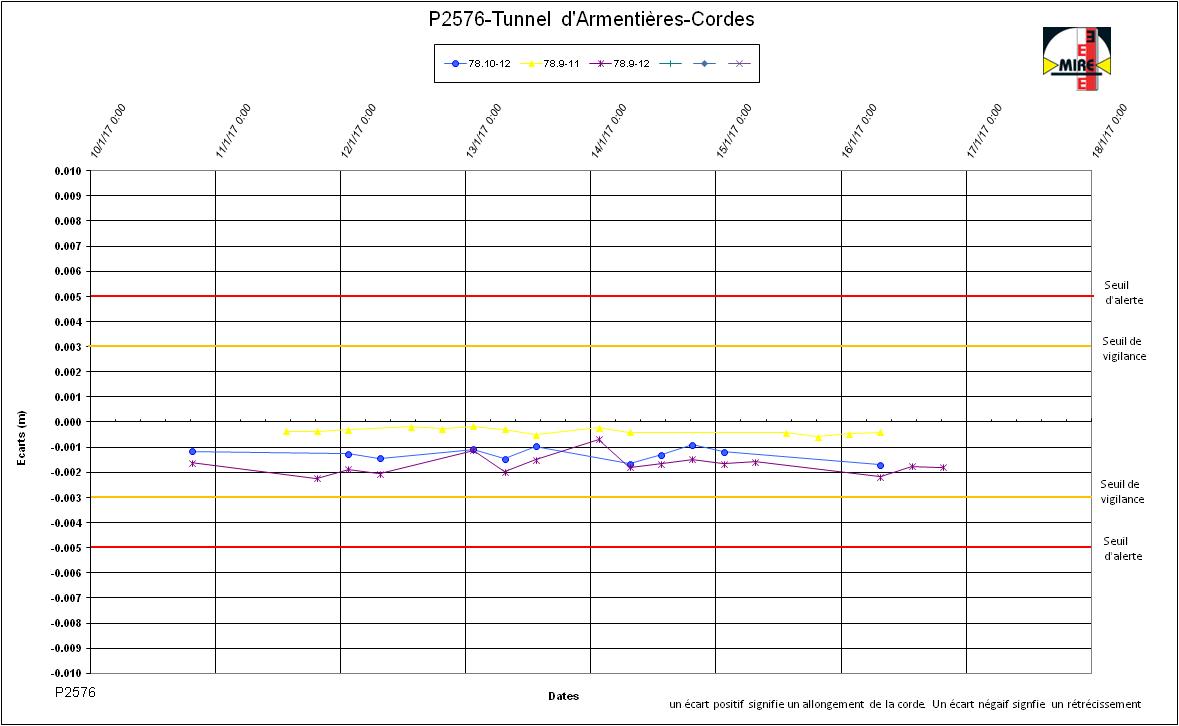

VSG   VSH

• PM 84 et 87

Nivellement du piedroit et caniveau latéral   Nivellement des rails

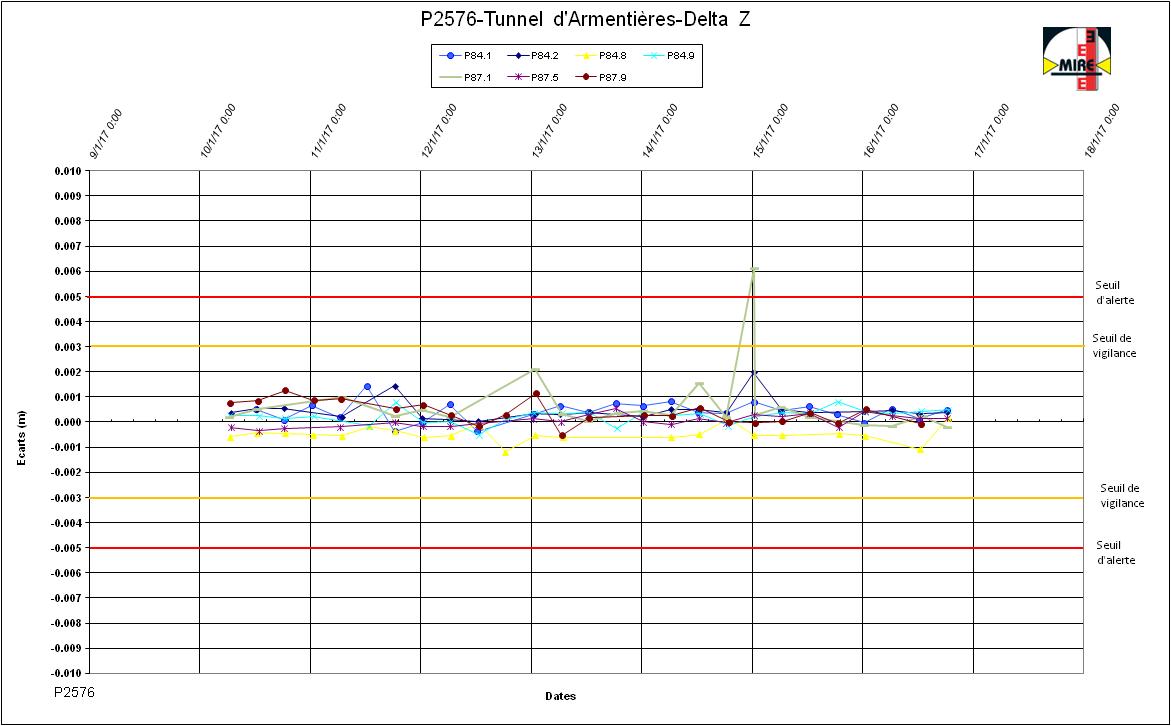

Z_VJ
   Z_VE

• PM 90 et 95

Nivellement du piedroit et caniveau latéral   Nivellement des rails

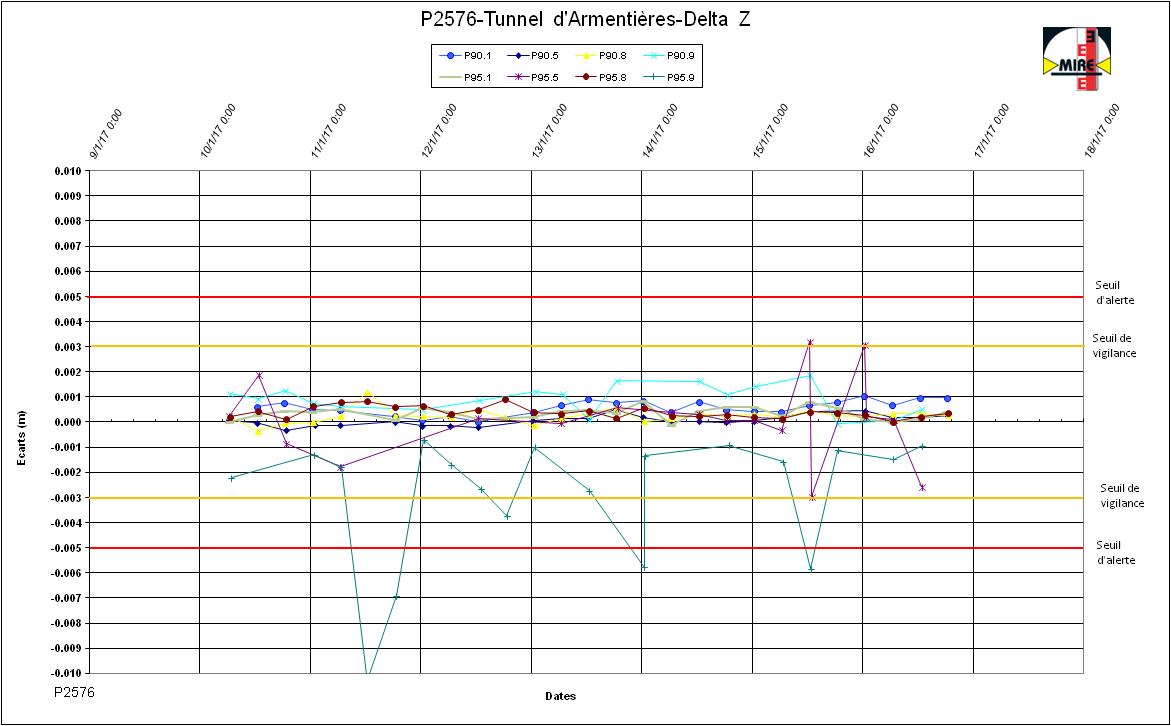

Z_VK

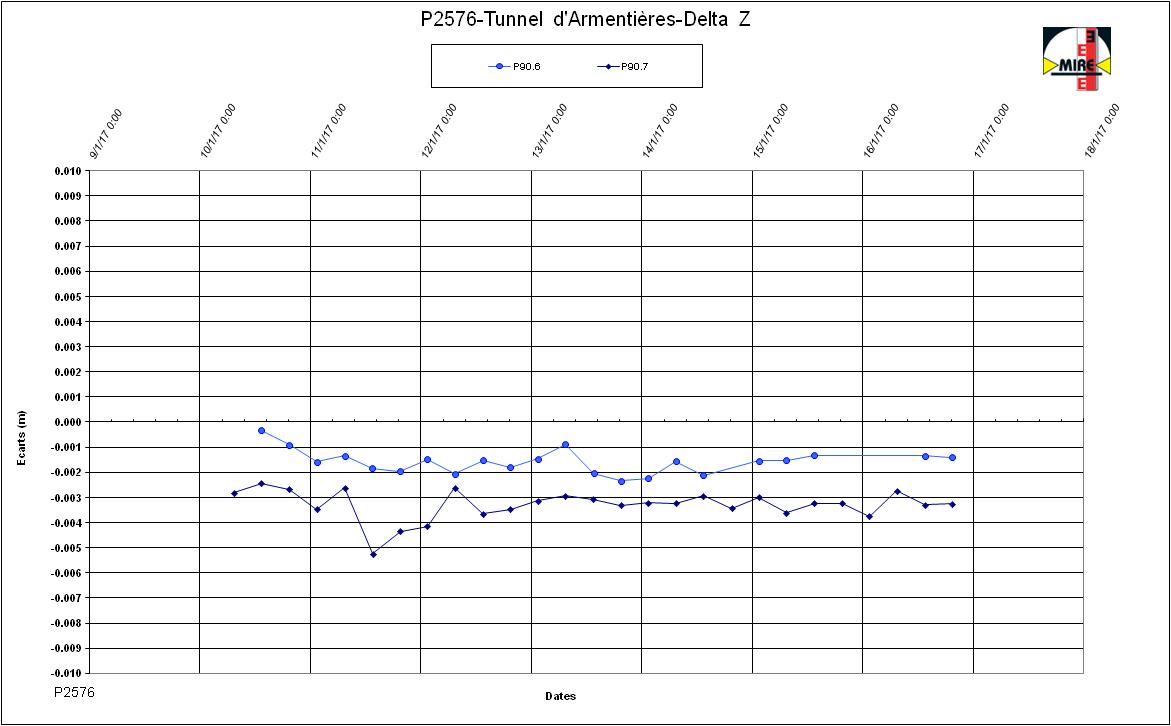

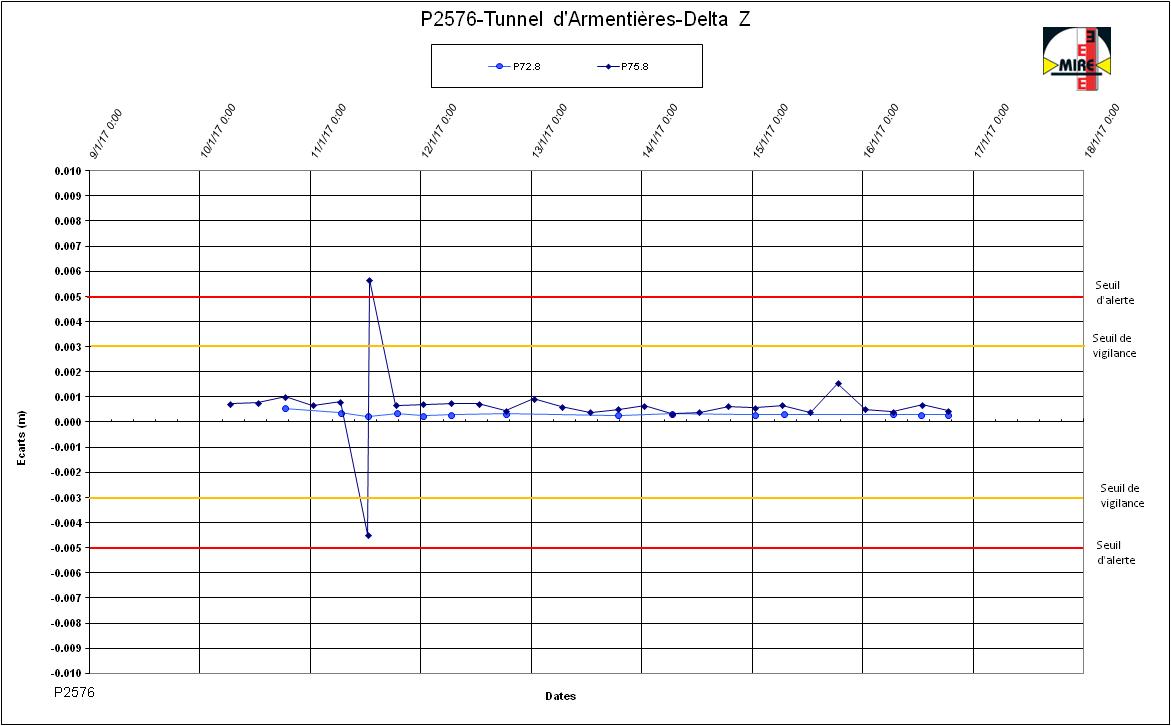

   Z_VF

    Tableaux de calculs de gauches et nivellements longitudinaux

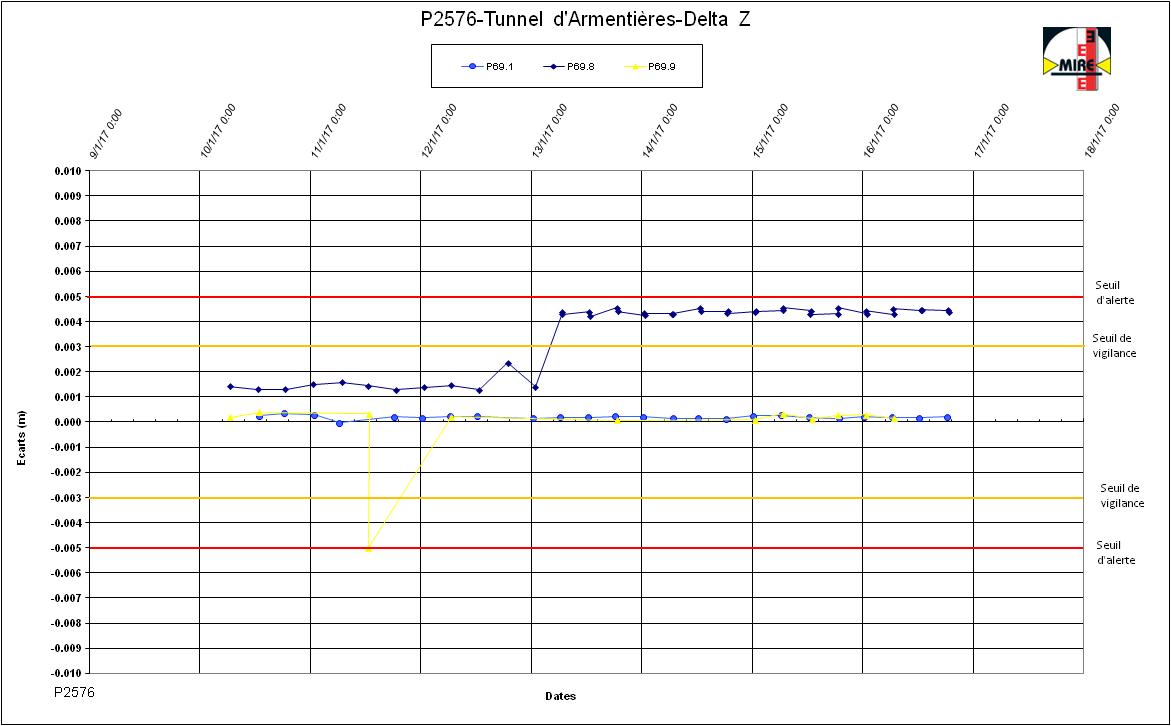

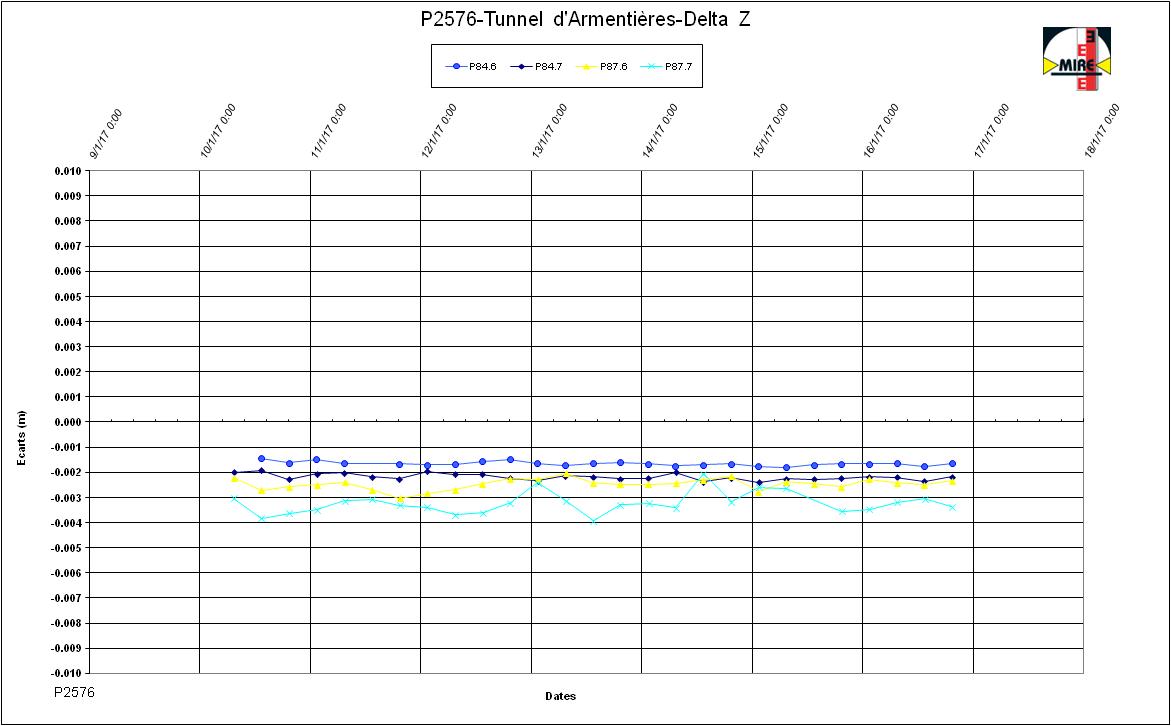

    Delta_Z_VC

Voie 1		   Delta_Z_VC

Voie 2
